1, 개요
트럭스케일(계근대)의 노후로 인하여 교체할 때 교체공사 기간 중에 자재 입. 출고
관리 등으로 사용하던 계근대가 갑자기 없어지면 난감한
일입니다.
그래서 계근대 대치용으로 정밀축중기를 임시
설치합니다.

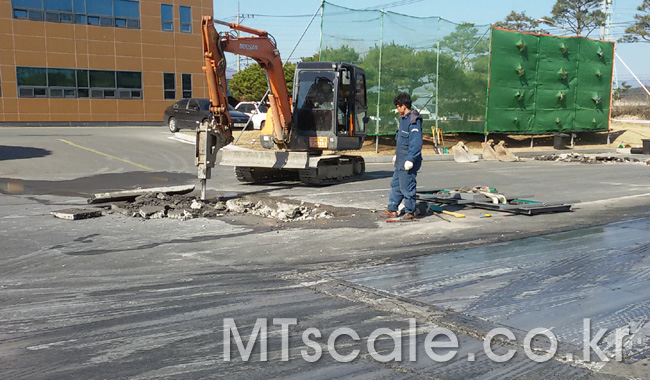

a, 축중기 자리파기
<축중기
자리파기>
사진의 우측에 있는 계근대를
교체 하기위하여 축중기를 설치합니다.

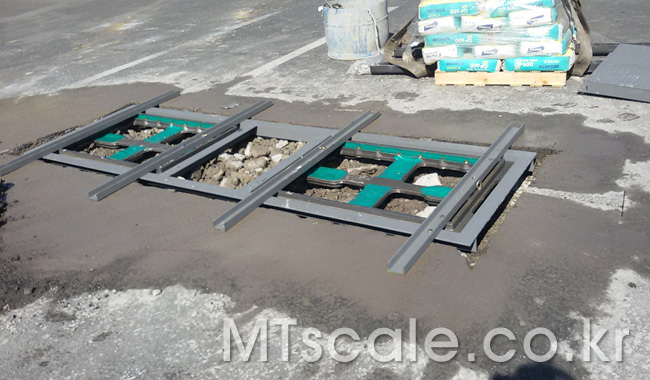

b, Pit Frame 설치
<Pit
Frame 설치>
Frame의
Level을 주변 바닥과 같게 하기위하여 설치막대(4개)로 지지하고 있습니다.

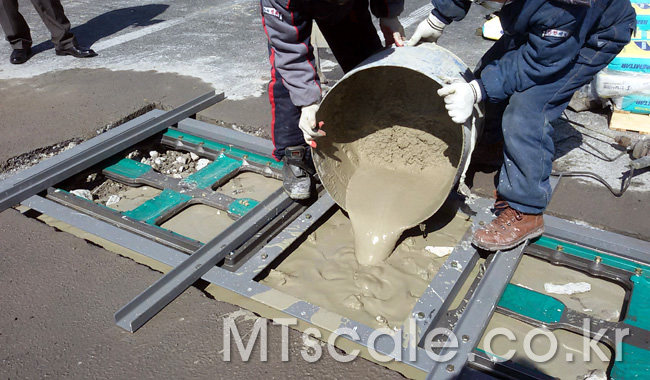

c, Grout
<Grout>
Grout
Mortar을 부어서 Frame을 고정합니다.
(속결형 Grout이므로
양생시간은 약 2시간정도입니다)

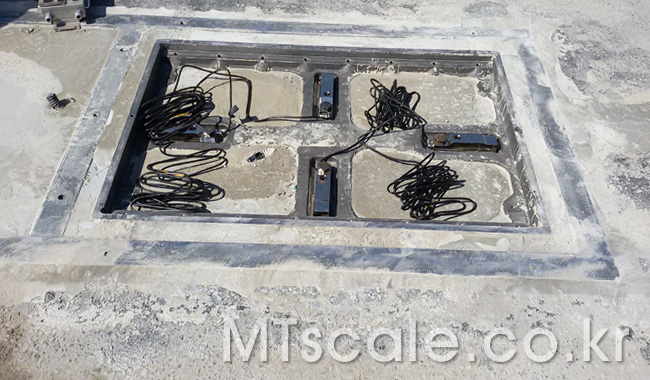

d, Load Cell 조립
<Load Cell 조립>
Load Cell은
당사에서 정밀축중기용으로 특별 설계, 제작한 모델입니다.
Cell의
배치는 주 측정 셀(2개)과 Balance Cell(2개)로 구성됩니다.

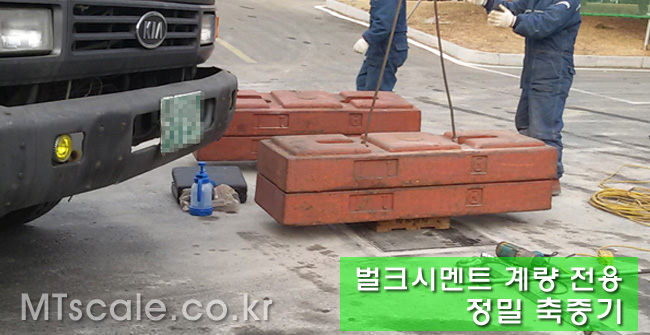

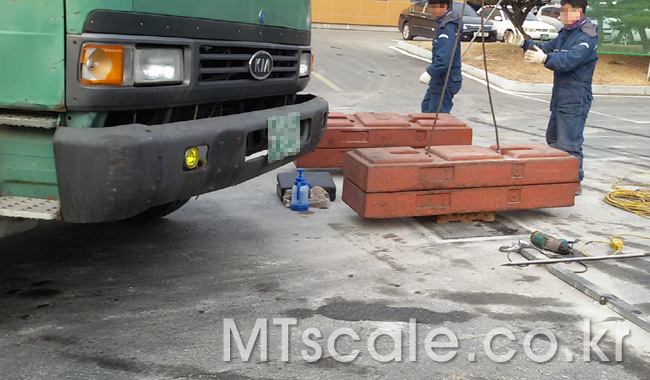

e, 분동 조정
<분동
조정>
계량판 조립 후 분동으로 무게를 정확히 맞춥니다.
이동식 축중기는 "유압식 측정기"로 중량 조정을 하지만 당사의 "정밀축중기"는 계량법상 "전기식 지시저울"에 해당합니다. 따라서 분동으로 중량 조정 합니다.

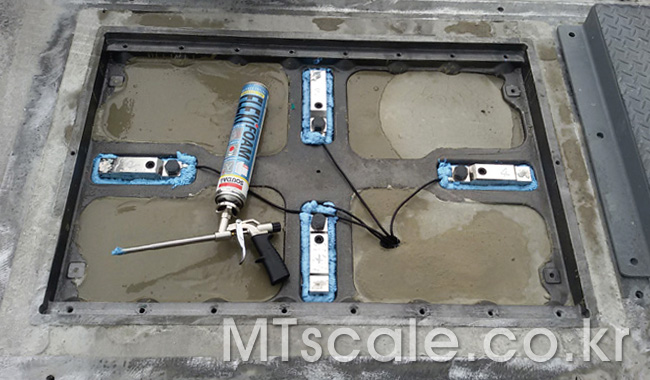

f, 우레탄 방수
<우레탄
방수>
로드셀 하부에 물이 침투하여 결빙되면 계량이 불가능함으로
발포우레탄으로 방수 합니다.
(동절기에만 방수 합니다)
※ 영구 사용하는 경우에는 계량판과 프레임 사이의 공간을 전부 우레탄으로 충진하여 방수 합니다.

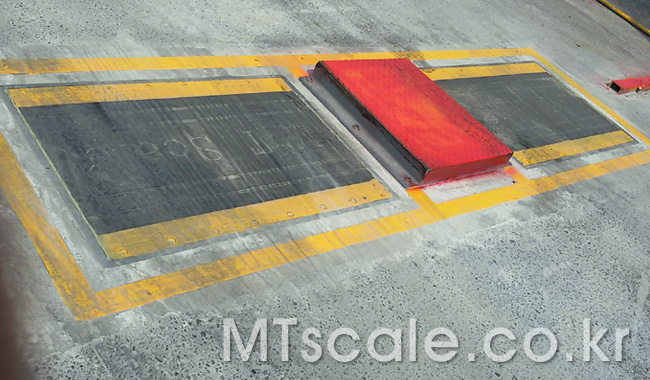

g, 축중기 설치 완료
<축중기
설치완료>
계량판을 덮어서 축중기 설치를 완료 합니다.

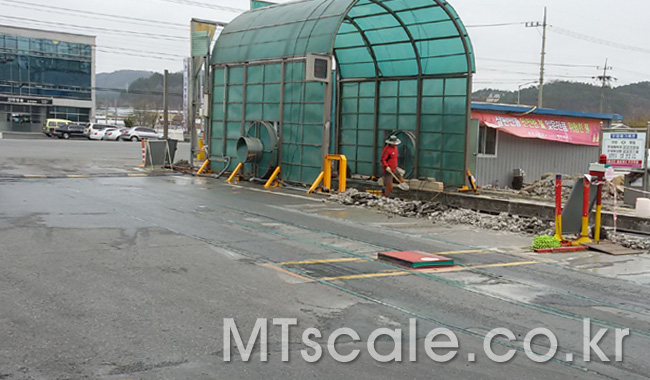

h, 축중기 주변 전경
<축중기
주변 전경>
축중기 측면에 경과등이 설치되어있으며, 경광등은 계량중임을 알리는
신호등 으로서 계량 제어실에서
전산처리가 완료되면 작동이 정지되고, 다음차량을 계량할 준비를 합니다.
※
경광등 작동중에 다음 차량이 진입하면 차축이 중복되어 계량이 불가능합니다.
※ 경광등 뒤 배경은 신규 계근대 설치를 위한 기초공사중입니다.
i, 정상운영 -1
<정상운영 -1 동영상>
벌크트럭(5축 차량) 계량 중입니다.
j, 정상운영 -2
<정상운영 -2 동영상>
벌크트럭 계량중입니다.(트럭의 제1축이 축중기를 밟으면 경광등이
작동합니다)
(차량 주행속도가 너무 빠르면 제2, 3축 또는 4,
5축이 축 분리가 않되어 1축으로 계산되는 경우가 있습니다. 그래서 천천히
주행 합니다)
k, 정상운영 -3
<정상운영 -3 동영상>
축중기 설치현장이 사료공장 이므로 소독약이 품어져 나옵니다.
l, 5축차량 계량 -1
<벌크트럭(5축) 계량 -1>
주 제어기의 계량
Data 동영상입니다.
화면의 "중량"은 축중기의 현재값이고,
"총무게"는 축중 합산무게입니다.
총중량은
43,740kg입니다.
m, 5축차량 계량 -2
<벌크트럭 계량 -2>
총 중량은
45,250kg입니다.
n, 5축차량 계량 -3
<벌크트럭 계량 -3>
o, 레미콘 -1
<믹서트럭(3축) 동영상>
p, 레미콘 -2
<믹서트럭(3축) 동영상>
3. 정밀축중기의 특성
3-1, 당사의 정밀축중기는 로드셀
방식의 "전기식지시저울"입니다.
당사 축중기의 정밀도 등급은
"OIML" 규정의 "B"등급(±10kg)에 해당합니다.
3-2, 계량판과 고정대가 일체로 구성되어있으므로 계량판과 고정대 사이로
슬러지가 침투하는
현상이 없습니다.
계량 중(차가 밟을 때)에 계량판이 움직이면서 측정불확도가 커지는 폐단
없이 정밀측정이
가능합니다.
계량판과 고정대 사이에 쿠션존이 있으며 쿠션죤의 강성은 10ton으로
설계되었습니다.
3-3, Pit Frame은 주물로 제작하였습니다. (규격화
목적)
주물로 제작한 Frame을 차가 밟으면 깨진다는 의견이
있는데 Frame이 콘크리트
속에 박혀
있어서 안전합니다.

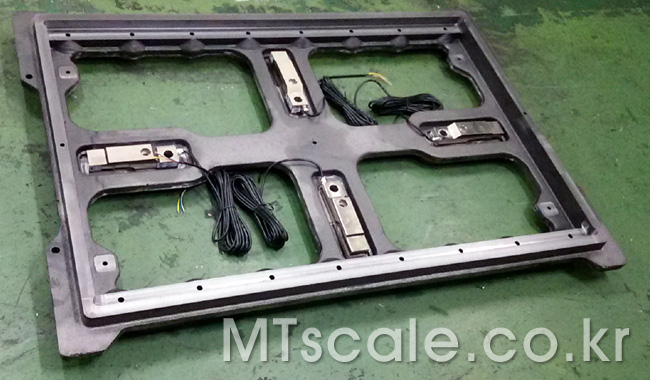

q, Pit Frame
<Pit
Frame과 Load Cell>

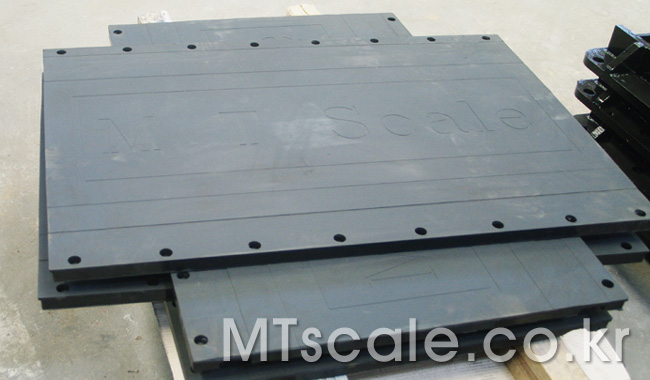

r, 계량판
<고정대
일체형 Weighing Pad>
계량판과
고정대가 일체로 구성되어있음으로 슬러지가 침투할 틈이 없습니다.

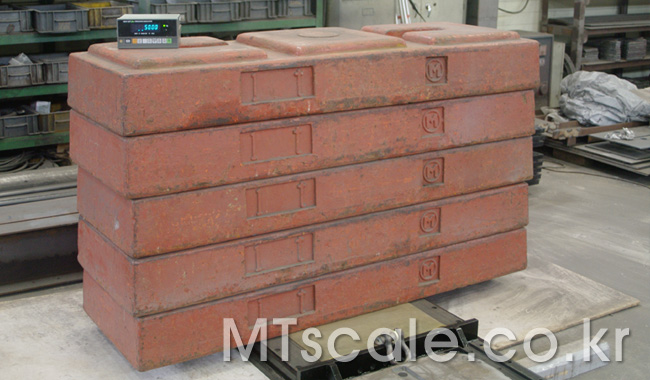

s, 분동시험 5ton
<분동시험 5ton>
공장내에서 Loading Test 하는중(5ton)

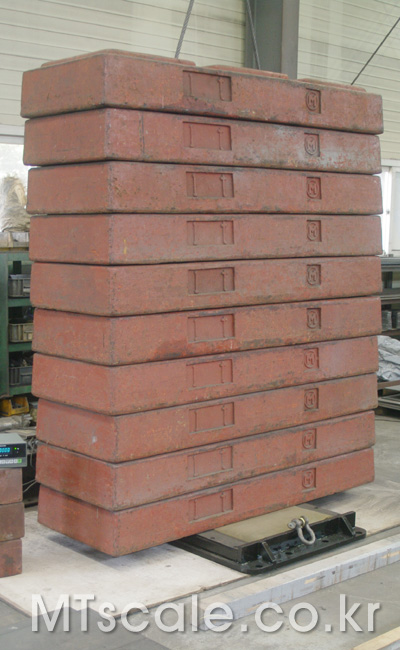

t, 분동시험 10ton
<분동시험 10ton>
분동 10ton으로
Loading Test를 2주(14일)간 시행하였습니다.
10ton을 14일간 Loading 후 에 정밀도 시험을 하였습니다. → 결과 합격. <영업담당 : 010-5389-1085>
|
